電路板尺寸(Panel Size Capacity)

510 x 475 mm

板邊寬度限制(Board Edge Clearance)

上方：3.5 mm,下方:4.5 mm

可量測類型

Measurement types

缺膠、粘膠、位置偏差、元件包覆、溢膠、

少膠，散膠、外形不良、電極氣泡

XY 影像分辨率(Resolution)

5um

7um

10um

15um

相機規(guī)格(Camera)

12M 像素高速工業(yè)相機

取像速度(Scan Speed)

4-5 FOV/sec

光源系統(tǒng)(Lighting)

RGB +UV

允許板彎(Warp Compensation)

± 3mm

允許板厚(Board Thickness)

0.5 ~ 5 mm

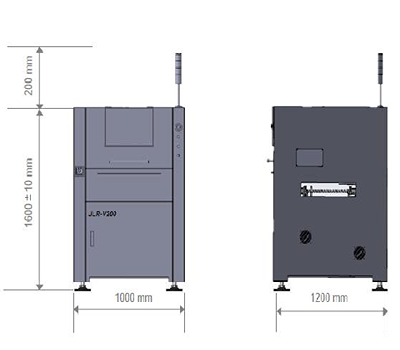

外觀尺寸(Machine Dimension)

1000 x 1000 x 1600 mm (寬x 高x 深)

機器重量(Weight)

700 Kg

計算機處理器(CPU)

Intel I7 7700CPU

存儲器(RAM)

16 G

電源(Power)

單相AC 220 V 50/60 Hz  20 A.

氣壓需求(Air Requirement)

> 3 Kg/cm2
